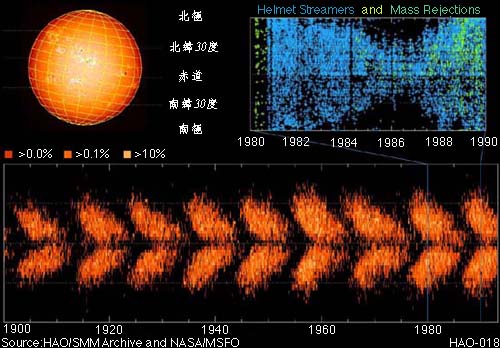

下 半 圖 的 為 1900年 至 1993年 的 太 陽 黑 子 蝴 蝶 圖， Maunder在 1904 年 第 一 次 建 構 此 類 型 的 圖 ， 故 又 常 稱 為 Maunder蝴 蝶 圖。

蝴 蝶 圖 建 構 之 主 要 步 驟 如 下 ： 例 如 在 某 一 年 、 月 ， 在 垂 直 太 陽 自 轉 軸 的 方 向 ， 將 日 面 分 成 若 干 等 投 射 面 積 之 橫 片 ， 每 一 片 中 算 出 太 陽 黑 子 所 佔 的 面 積 比 ， 再 以 不 同 的 顏 色 代 表 其 值 ， 並 在 晝 於 圖 上 ， 然 後 繼 續 對 其 他 年 份 與 月 份 做 計 算 與 做 圖 ， 即 可 晝 出 上 述 之 蝴 蝶 圖 。

如 圖 可 發 現 ， 太 陽 黑 子 週 期 開 始 時， 黑 子 主 要 出 現 在 南、北緯約35°處，而 在 週 期 結 束時， 黑 子 通 常 出 現 在 南、北 緯 約5°處。 黑 子 的 分 佈 不 同 週 期 間 有 微 小 的 差 異 ， 而 南 、 北 日 球 的 黑 子 分 佈 也 有 相 當 的 不 對 稱 性 ， 例 如 1965-1976 週 期 。
